在CAD的標注中有許多箭頭的標注樣式供我們選擇，但是如果我們想要自己定義一個箭頭的標注樣式，靈活一些，CAD中也是有可以自己自定義標注的功能的。下面我們就以一個例子一起來看一下要如何操作。
1. 先繪制一個我們要自定義的箭頭的樣子，這里我們繪制一個圓形;
2. 接著為我們的標注樣式創建一個塊，在命令區中輸入:B，回車，在彈出的塊定義對話框中，我們輸入塊的名稱，以及點擊選擇對象按鈕，選擇一個對象，回車，再點擊確定以及指定基點就完成了。

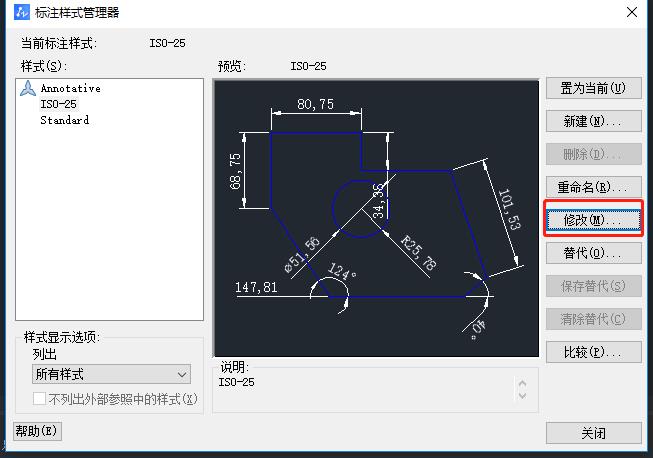

3. 打開標注樣式對話框，在命令區中輸入:D，回車，就會彈出標注樣式對話框，點擊右側的【修改】按鈕，如下圖所示:

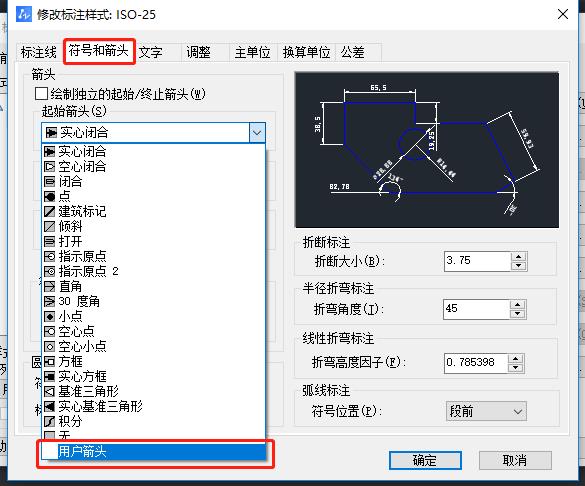

4. 點擊【修改】按鈕之后，在彈出的修改標注樣式對話框中，點擊進入到“符號和箭頭”界面，在下面的“起始箭頭”這選擇“用戶箭頭”，在彈出的選擇自定義箭頭塊對話框選擇我們剛剛創建的塊的名稱，之后點擊確定。

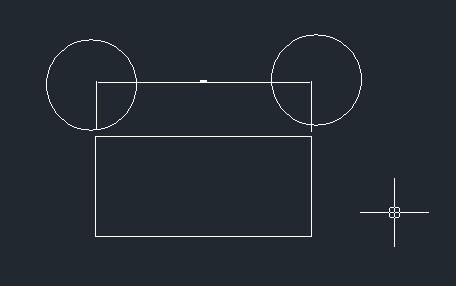

5. 確定標注樣式之后，關閉對話框回到繪畫區，我們可以任意地繪制一個簡單的圖形進行標注，看一下我們設置之后的標注效果。如下圖所示，我們繪制一個矩形，并對其進行標注，就能看到標注之后的效果。
總結:自定義標注箭頭樣式我們要先把箭頭創建為塊，再執行用戶定義將標注樣式導入，這樣就能在使用標注的時候使用啦。
